鋼格板鋼格柵鍍鋅檢驗：鍍鋅層厚度、均勻度、附著力

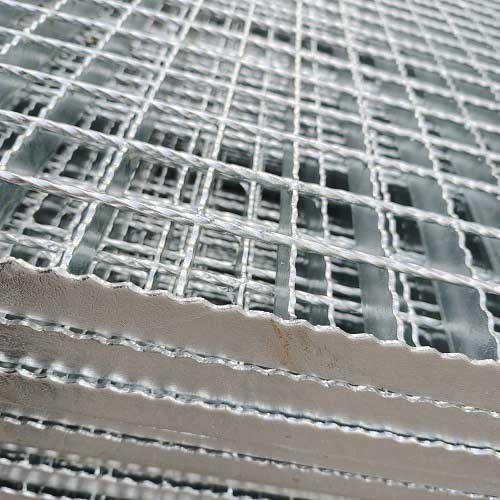

鋼格板鋼格柵的鍍鋅層是其防腐和耐候的關(guan) 鍵保護層，對於(yu) 鍍鋅層的檢驗主要包括厚度、均勻度和附著力三個(ge) 方麵，以下是詳細的檢驗標準和方法：

一、

鋼格板鋼格柵鍍鋅層厚度檢驗

（一）檢驗方法
磁性測厚儀法
磁性測厚儀是檢測鍍鋅層厚度最常用的方法之一。其原理是利用探頭與鍍鋅層和鋼基體之間的磁引力差異來測量厚度。在檢測時，將探頭垂直放置在鋼格板鋼格柵表麵，儀器會根據磁性變化自動顯示鍍鋅層的厚度數值。這種方法操作簡便、速度快，適用於大麵積的鍍鋅層厚度檢測。但是，它對表麵平整度有一定要求，如果表麵不平整，可能會影響測量的準確性。
顯微鏡法（金相法）
顯微鏡法是一種更為精確的檢測方法。它需要在鋼格板鋼格柵表麵製備金相試樣，通過金相顯微鏡觀察鍍鋅層的截麵，然後使用測量軟件或工具直接測量鍍鋅層的厚度。這種方法能夠精確測量鍍鋅層的各層厚度（如鋅 - 鐵合金層和純鋅層），尤其適用於對鍍鋅層厚度精度要求較高的場合，或者在仲裁檢測時使用。不過，該方法操作複雜，需要專業的設備和技術人員，並且會對樣品造成一定破壞。
（二）厚度標準
一般標準
根據不同的使用環境和行業要求，鍍鋅層厚度有相應的標準。在一般工業環境和建築應用中，熱鍍鋅層的平均厚度通常要求不低於 70 - 85μm。對於一些腐蝕性較強的環境，如化工、海洋環境等，鍍鋅層厚度可能要求更高，一般平均厚度不低於 100μm，局部厚度不低於 85μm。這些標準是為了確保鍍鋅層能夠有效地保護鋼格板鋼格柵免受腐蝕。
特殊要求情況
在某些特定的項目中，如對使用壽命要求極高的關鍵基礎設施（橋梁、海上平台等）或高精密設備平台，可能會根據具體的設計和使用年限要求，製定更為嚴格的鍍鋅層厚度標準。例如，要求鍍鋅層平均厚度達到 120μm 以上，並且對鋅層的質量和成分也有特殊規定，以保證鋼格板鋼格柵在長期使用過程中的耐腐蝕性。

二、

鋼格板鋼格柵鍍鋅層均勻度檢驗

（一）外觀檢查
目視觀察
最直觀的均勻度檢驗方法是通過目視觀察。檢查人員在充足的光線下，仔細查看鋼格板鋼格柵的表麵，觀察鍍鋅層是否有明顯的色澤差異、流痕、鋅瘤等現象。正常的鍍鋅層表麵應該是色澤均勻一致的，呈銀灰色。如果存在色澤不一致的區域，可能表示鍍鋅層不均勻，例如，局部顏色過深或過淺可能是由於鍍鋅過程中溫度、時間等因素不均勻導致的。鋅瘤是鍍鋅過程中鋅液聚集形成的凸起物，其存在不僅影響外觀，還可能影響鍍鋅層的均勻度和防護性能。
輔助工具檢查
可以使用低倍放大鏡來輔助檢查。通過放大鏡，可以更清晰地觀察到鍍鋅層表麵的微小差異，如是否有針孔、麻點等缺陷。這些缺陷可能會導致鍍鋅層在使用過程中局部提前失效，從而影響鋼格板鋼格柵的整體耐腐蝕性。
（二）化學分析（可選）
成分檢測
對於一些對鍍鋅質量要求極高的情況，可以采用化學分析方法來檢測鍍鋅層的均勻度。通過在鋼格板鋼格柵表麵不同位置取樣，然後使用化學分析方法（如光譜分析、化學滴定等）檢測鋅層的化學成分。如果不同位置的鋅含量差異較大，說明鍍鋅層的均勻度可能存在問題。這種方法雖然準確，但操作複雜、成本較高，一般用於質量爭議較大或對質量要求極為嚴格的場合。
電化學方法（可選）
電化學方法如電化學阻抗譜（EIS）也可以用於評估鍍鋅層的均勻度。該方法通過在鍍鋅層表麵施加一個小的交流電信號，測量其電化學阻抗。均勻的鍍鋅層在不同位置會顯示出相似的電化學阻抗值，而不均勻的鍍鋅層則會有較大的差異。不過，這種方法需要專業的電化學設備和技術人員，主要用於科研和高端產品質量控製。

三、

鋼格板鋼格柵鍍鋅層附著力檢驗

（一）劃格試驗
試驗方法
劃格試驗是一種簡單有效的附著力檢驗方法。使用專用的劃格刀具，在鋼格板鋼格柵的鍍鋅層表麵劃格，劃格的間距一般為 1 - 2mm，形成棋盤格狀的圖案。然後使用膠帶（一般為透明的壓敏膠帶）粘貼在劃格區域，用橡皮擦或手指均勻地按壓膠帶，確保膠帶與鍍鋅層充分接觸。最後，迅速將膠帶垂直拉起，觀察鍍鋅層的脫落情況。
判定標準
如果鍍鋅層沒有脫落或者隻有少量的邊緣部分脫落（脫落麵積不超過 5%），則認為附著力良好；如果脫落麵積在 5% - 15% 之間，附著力一般，需要進一步觀察或采取措施；如果脫落麵積超過 15%，則表示附著力差，鍍鋅層質量不符合要求。
（二）彎曲試驗
試驗方法
彎曲試驗用於模擬鋼格板鋼格柵在實際使用過程中可能受到的彎曲變形情況。從鋼格板鋼格柵上截取一定長度的試樣，將試樣繞在規定直徑的圓柱軸上進行彎曲。彎曲的角度和圓柱軸的直徑根據產品標準和實際使用情況確定，一般彎曲角度為 90° - 180°，圓柱軸直徑為試樣厚度的幾倍（如 4 - 8 倍）。彎曲後，觀察鍍鋅層是否有起皮、剝落等現象。
判定標準
如果鍍鋅層沒有出現起皮、剝落等現象，說明附著力滿足要求；如果出現了上述現象，則需要對鍍鋅工藝或原材料進行檢查，以提高鍍鋅層的附著力。
