G325/30/100鋼格柵鋼格板以其出色的耐久性、承載能力和廣泛的應用領域，在工業(ye) 和建築界中扮演著重要角色。為(wei) 了延長其使用壽命，表麵防護工藝至關(guan) 重要。以下是對G325/30/100鋼格柵鋼格板表麵防護工藝的詳細解析：
一、
（一）原理與過程
鍍鋅原理：

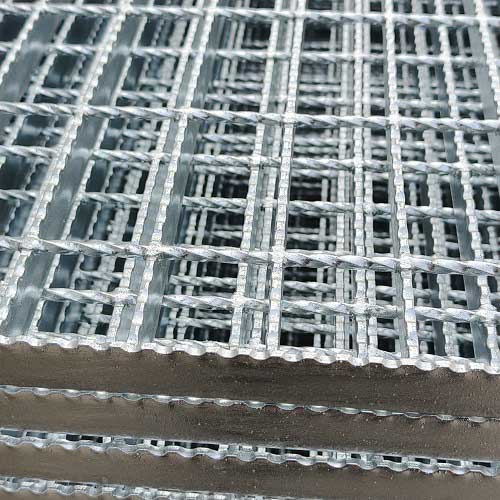

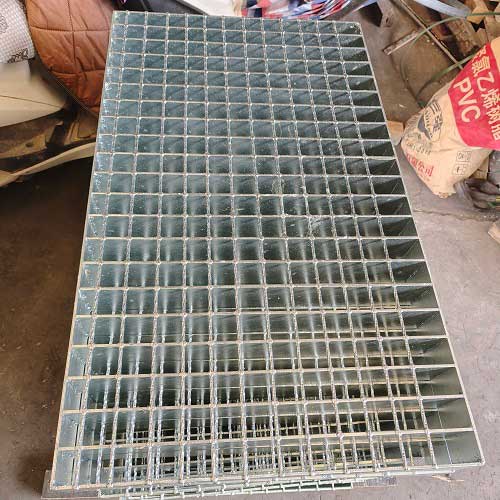

熱鍍鋅是將
G325/30/100 鋼格柵鋼格板浸入熔融的鋅液中，使
鋼格板表麵與鋅液發生化學反應，形成一層鋅 - 鐵合金層和純鋅層。這兩層鋅層能夠有效地保護
鋼格板基體，防止其受到外界環境的腐蝕。在
鍍鋅過程中，鋅原子會逐漸擴散到鋼材內部，與鐵原子形成牢固的冶金結合，從而提高
鋼格板的耐腐蝕性。
鍍鋅工藝流程：首先，對
鋼格板進行表麵預處理，去除油汙、鐵鏽等雜質，以確保鋅液能夠良好地附著在
鋼格板表麵。然後，將預處理後的
鋼格板浸入溫度約為 450℃的鋅液中，保持一定時間，使鋅液與
鋼格板充分反應。最後，將
鍍鋅後的
鋼格板取出，經過冷卻、鈍化等處理，提高
鍍鋅層的耐腐蝕性和光澤度。
（二）質量控製要點
鍍鋅層厚度：
鍍鋅層的厚度是影響
鋼格板耐腐蝕性的重要因素。對於
G325/30/100 鋼格柵鋼格板，一般要求
鍍鋅層平均厚度不低於 70μm，局部厚度不低於 55μm。可以使用磁性測厚儀等設備對
鍍鋅層厚度進行檢測，確保其符合標準要求。
鍍鋅層均勻度：均勻的
鍍鋅層能夠提供更好的防腐保護。在
鍍鋅過程中，要確保
鋼格板各個部位都能均勻地覆蓋上鋅層，避免出現漏鍍、鋅瘤等缺陷。可以通過目視檢查和抽樣檢測的方式，對
鍍鋅層的均勻度進行評估。
附著力：良好的附著力是保證
鍍鋅層長期穩定地附著在
鋼格板表麵的關鍵。可以采用劃格試驗等方法，檢測
鍍鋅層與
鋼格板基體之間的附著力。如果
鍍鋅層附著力不足，在使用過程中容易出現起皮、剝落等現象，降低
鋼格板的防腐性能。
二、
G325/30/100鋼格柵鋼格板塗漆工藝
（一）漆種選擇與特點
環氧漆：環氧漆具有良好的耐腐蝕性、耐磨性和附著力，適用於各種惡劣環境。對於
G325/30/100 鋼格柵鋼格板，環氧漆可以提供額外的防腐保護，延長其使用壽命。環氧漆的顏色豐富，可以根據不同的需求進行選擇。
聚氨酯漆：聚氨酯漆具有優異的耐候性、耐化學腐蝕性和耐磨性，能夠在戶外環境中長期保持良好的性能。對於安裝在室外的
鋼格板，聚氨酯漆是一種理想的選擇。
氟碳漆：氟碳漆具有極高的耐候性、耐腐蝕性和耐化學藥品性，是目前性能最好的塗料之一。雖然氟碳漆的成本較高，但其超長的使用壽命和卓越的性能使其在一些對防腐要求極高的場合得到廣泛應用。
（二）塗漆工藝流程與質量控製
表麵預處理：在塗漆之前，同樣需要對
鋼格板進行表麵預處理，確保表麵清潔、幹燥、無油汙和鐵鏽等雜質。可以采用噴砂、拋丸等方法進行表麵除鏽，然後用清潔劑清洗表麵，去除油汙和灰塵。
塗漆工藝：根據漆種的不同，選擇合適的塗漆方法，如噴塗、刷塗或滾塗。在塗漆過程中，要控製好漆層的厚度和均勻度，避免出現流掛、漏塗等缺陷。一般來說，漆層厚度應在 50 - 100μm 之間。
質量檢驗：塗漆完成後，要對漆層進行質量檢驗。可以通過目視檢查、厚度測量、附著力測試等方法，確保漆層的質量符合要求。如果發現漆層存在缺陷，應及時進行修補或重新塗漆。
三、
（一）工藝原理與優勢
工藝原理：
複合塗層工藝是將
熱鍍鋅和塗漆兩種工藝相結合，在
鋼格板表麵先形成一層
鍍鋅層，然後再塗上一層防腐漆。這種
複合塗層能夠充分發揮
熱鍍鋅和塗漆的優點，提供更好的防腐保護。
優勢分析：相比於單一的
熱鍍鋅或塗漆工藝，
複合塗層工藝具有以下優勢：
更好的耐腐蝕性：
鍍鋅層和防腐漆的雙重保護，能夠有效地抵禦各種腐蝕介質的侵蝕。
更長的使用壽命：
複合塗層能夠延長
鋼格板的使用壽命，減少維護和更換的成本。
美觀性：可以根據需要選擇不同顏色的防腐漆，使
鋼格板更加美觀。
（二）施工要點與質量控製
施工要點：
熱鍍鋅工藝要嚴格按照標準進行，確保
鍍鋅層的質量。
塗漆前要對
鍍鋅層進行表麵處理，去除鋅層表麵的氧化皮和雜質。
選擇合適的防腐漆，並嚴格控製塗漆工藝參數，確保漆層的質量。
質量控製：
對
鍍鋅層和漆層分別進行質量檢測，確保其符合標準要求。
進行附著力測試，確保
複合塗層與
鋼格板基體之間的附著力良好。
定期對
複合塗層進行檢查和維護，及時發現並處理塗層的損壞和老化問題。
